Обмен знаниями — Класс изоляции
2026-06-23
Класс изоляции электродвигателя обозначает класс термостойкости используемого изоляционного материала и подразделяется на классы A, E, B, F и H. Подробности см. в таблице ниже:
| Класс температур изоляции | Класс А | Класс E | Класс B | КлассF | КлассH |
| Максимально допустимая температура (°C) | 105 | 120 | 130 | 155 | 180 |
| Предельное повышение температуры обмотки (K) | 60 | 75 | 80 | 100 | 125 |
| Эталонная рабочая температура (°C) | 80 | 95 | 100 | 120 | 145 |
Допустимое повышение температуры — это предел, до которого температура электродвигателя может повышаться по сравнению с температурой окружающей среды.

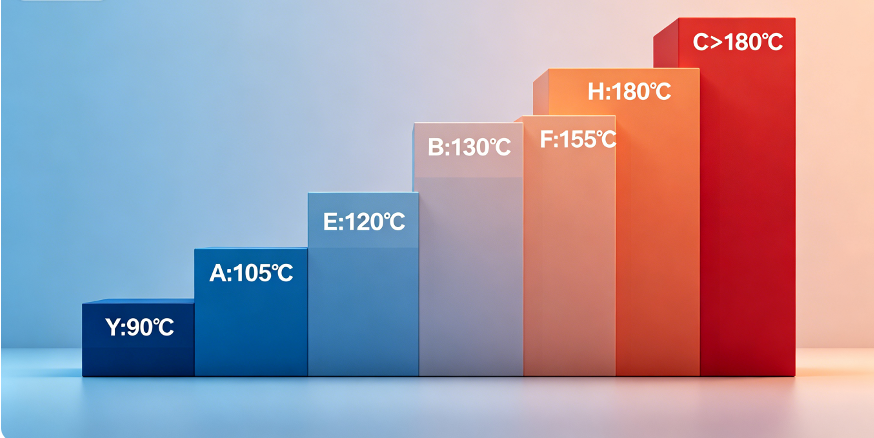

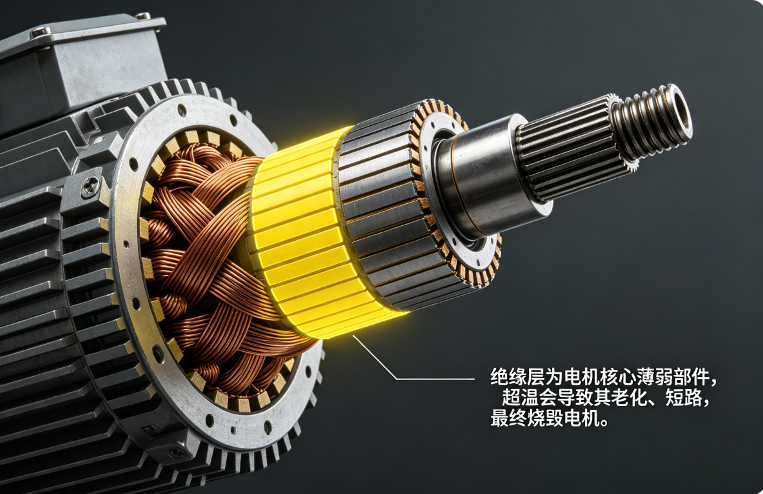

В электрооборудовании, таком как генераторы, изоляционный материал является самым слабым звеном. Изоляционные материалы особенно чувствительны к высоким температурам, которые ускоряют старение и повреждение. Различные изоляционные материалы имеют разные термостойкие свойства, и электрооборудование, использующее разные изоляционные материалы, имеет разные возможности по высокотемпературной стойкости. Поэтому указывается максимальная рабочая температура общего электрооборудования. На основе возможностей высокотемпературной стойкости различных изоляционных материалов определены семь допустимых максимальных температур, расположенных в порядке убывания температуры: Y, A, E, B, F, H и C. Их допустимые рабочие температуры составляют 90, 105, 120, 130, 155, 180 и выше 180℃ соответственно. Таким образом, изоляция класса B означает, что изоляция, используемая в данном генераторе, имеет температуру термостойкости 130℃. Пользователи должны убедиться, что температура изоляционного материала генератора не превышает эту отметку во время работы генератора, чтобы гарантировать его нормальную работу. Изоляционные материалы с классом теплоизоляции B в основном состоят из слюды, асбеста и стекловолокна, скрепленных или пропитанных органическими клеями.
