Подробное описание серебряных анодных пластин с точки зрения литейной промышленности.

Серебряные анодные пластины являются ключевым продуктом в плавке и литье драгоценных металлов. Они изготавливаются методом литья для предварительной обработки перед электролитическим рафинированием и являются важными расходными материалами для мокрой электролитической очистки серебра и гальванического покрытия. Качество всего продукта полностью определяется процессом литья, формами и контролем плавки.

I. Позиционирование продукта и отраслевые применения (в зависимости от литейного производства)

1. Основные области применения

1) Электролитическое рафинирование серебра (основной процесс): Неочищенное серебро отливается в анодные пластины и помещается в электролитическую ячейку Myubius. После активации серебро равномерно растворяется в электролите на основе нитрата серебра, и на катоде осаждается высокочистое электролитическое серебро (99,99%). Это важный процесс для очистки первичного и вторичного серебра. Серебряные анодные пластины используются для извлечения серебра из анодного шлама, побочного продукта плавки меди, свинца и цинка в Китае.

2) Промышленное гальваническое покрытие: Аноды в процессах серебрения. Ионы серебра непрерывно растворяются в электролите, равномерно осаждая серебро на поверхность заготовки. Используется для гальванического покрытия печатных плат, электронных компонентов и оборудования. 3) Новые источники энергии/новые материалы: Прекурсоры сырья для фотоэлектрической серебряной пасты, специальные подложки для анодов, получаемых методом электролиза воды в водород, и высокочистые серебряные анодные пластины, производство которых ежегодно увеличивается.

2. Марки материалов (стандарты литейных материалов)

– Крупнозернистые серебряные анодные пластины (для плавильных заводов): содержание серебра 95%–99,5%, золота <30%, меди <5%, общее содержание примесей Pb, Bi и Sb ≤0,02%. Непосредственно отливаются из жидкого сырого серебра, полученного в печи для разделения серебра. Избыточное содержание золота может легко вызвать пассивацию электролитического анода и препятствовать нормальному растворению.

– Анодные пластины из высокочистого серебра (для гальванического покрытия/высококачественных материалов): Ag ≥99,95%, модифицированные сплавы с примесями редкоземельных элементов/титана, литье с контролем примесей, подходит для высокоточного гальванического покрытия и электрохимических устройств.

– Анодные пластины из переработанных материалов: отходы серебра и электролитические остатки переплавляются и отливаются. Переработанное серебро составляет более 42% отечественного сырья и является ключевым источником сырья для снижения затрат в литейной промышленности.

3. Стандартные спецификации литья

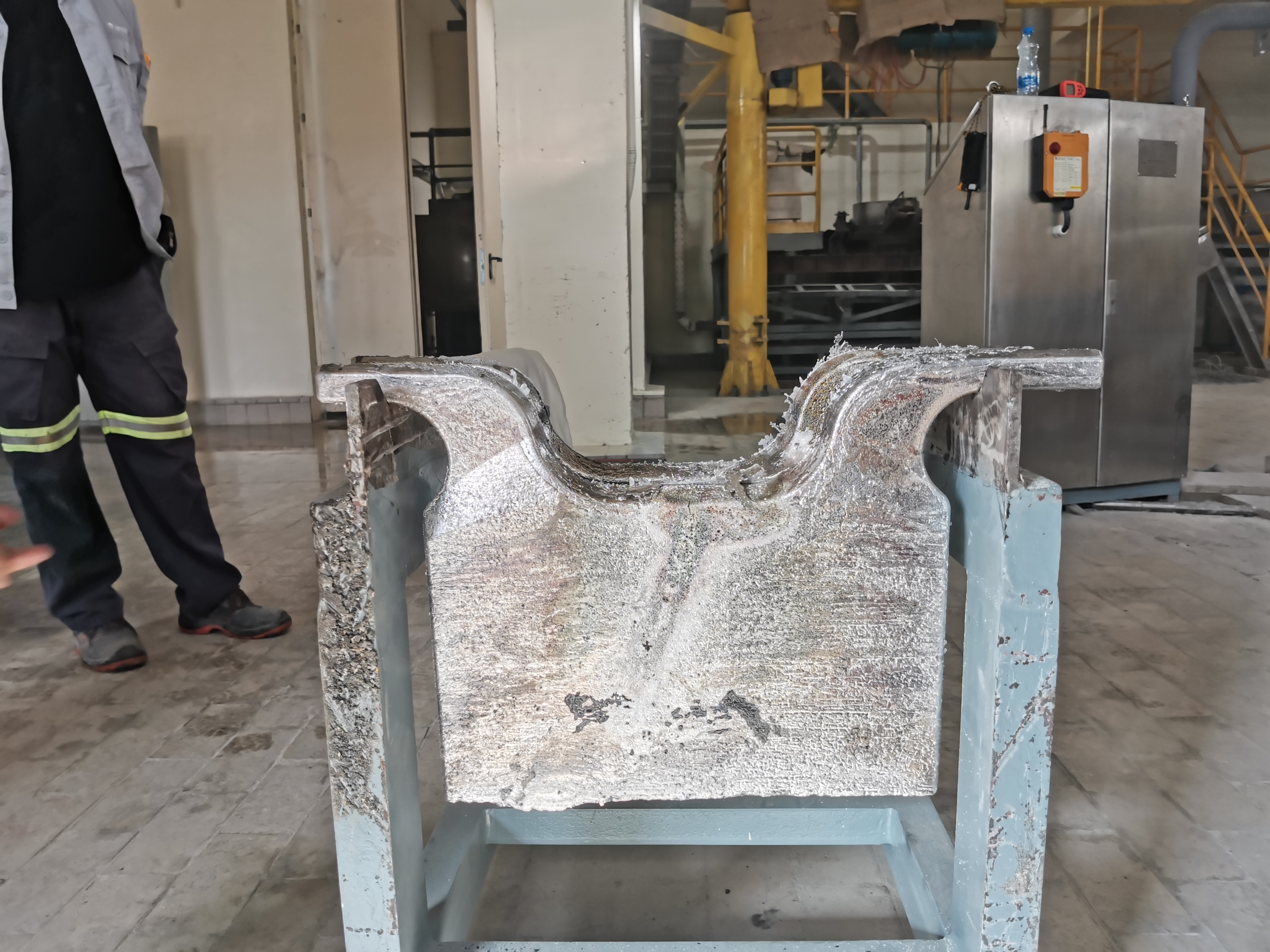

Стандартный размер пластины: 380×210 мм, 12-45 кг на штуку; пластина разделена на зону подвесного ушка и зону электролиза. Зона подвесного ушка не участвует в электролизе, а только удерживает проводящий материал и является ключевым элементом конструкции литейной формы. Возможны индивидуальные размеры для соответствия различным электролитическим ячейкам по мере необходимости.

II. Полный процесс литья серебряных анодных пластин
1. Предварительная обработка сырья
Сырье: плавленое необработанное серебро, электролитический остаток и отходы серебра; после сортировки и удаления примесей поступает в среднечастотную плавильную печь. Остаток представляет собой нерастворенные отходы электролиза, которые ежегодно в больших количествах перерабатываются для повторного литья, служа сырьем для вторичной переработки литья.

2. Процесс плавки (важный этап предварительной обработки)
Оборудование: среднечастотная индукционная плавильная печь (основной поток), контроль температуры 1050-1200℃, холодный материал плавится в жидкое серебро за 40 минут, горячий материал — за 30 минут; герметичный вытяжной шкаф для сбора пыли, строгий контроль потерь серебра при окислении, высококачественные производственные линии имеют потери при плавлении ≤5‰.

– Удаление шлака из расплавленного серебра: удаление оксидного шлака для предотвращения образования шлаковых включений, вызывающих пористость анодных пластин и электролитическое отслаивание. 3. Количественное литье с промежуточной подачей (два основных способа литья в отрасли)

(1) Традиционное ручное литье (малые и средние предприятия)
Жидкое серебро → промежуточный литьевой ковш → ручная подача в стальную/чугунную форму, ручное регулирование потока в полость. Недостатки: большая погрешность веса, большие потери при разбрызгивании и опасность работы при высоких температурах. (2) Полностью автоматизированное количественное литье (крупномасштабная плавка: медь Цзянси, медь Юньнань и др.)
Полностью автоматизированная линия литья: индукционная печь → весовая тележка для литья → вращающаяся дисковая форма → водяное охлаждение → автоматическое извлечение из формы → роботизированное снятие пластин, полное автоматическое управление процессом с помощью ПЛК:

1. Вращение корпуса печи, точная подача жидкости весовой тележкой, погрешность веса < ±1%;

2. Заливка в предварительно нагретую стальную форму с равномерной скоростью по криволинейной траектории (форма предварительно нагревается до 150-200℃ для предотвращения охлаждения и отслаивания);

3. Вращение диска, после заливки форма погружается в воду для быстрого затвердевания;

4. Вибрация цилиндра для автоматического извлечения из формы, укладка готовых анодных пластин роботизированной рукой.

5. Контроль качества после обработки

Обрезка и полировка заусенцев и облоя, проверка поверхности пластины на пористость, трещины, толщину и удельный вес; дефектные пластины переплавляются, качественная продукция упаковывается и отправляется в цех электролиза. III. Ключевые технические моменты литейной формы (определение стоимости использования анода)

1. Материал: форма из легированной стали (общего назначения), полость разделена на электролитическую полость и полость для выступов. Выступы имеют оптимизированную кривизну и угол наклона (угол уклона 15° сбоку). При обеспечении прочности подвеса объем выступов уменьшается для снижения доли остаточного электрода (остаточный электрод — это количество выступов, оставшихся после электролиза; чем меньше остаточного электрода, тем ниже стоимость переплавки).

2. Процесс напыления на форму: Полость наносится разделительным покрытием для предотвращения прилипания и уменьшения заусенцев на поверхности листа. Автоматизированные производственные линии оснащены автоматическими распылительными устройствами.

IV. Классификация основного литейного оборудования

1. Роторная автоматическая литейная линия: Стандартное оборудование на отечественных плавильных заводах, многоформовочный вращающийся стол, непрерывное производство, производительность в одну смену 300-1500 штук; разработанная компанией Jiangxi Copper трехкоординатная литейная тележка является эталонным оборудованием в отрасли;

2. Линейный литейный блок: Формы расположены в прямую линию, с нижним водяным охлаждением, предназначен для малых и средних аффинажных заводов, подходит для небольших партий и многопрофильных листов, изготовленных по индивидуальному заказу;

3. Малая среднечастотная печь ручного литья: предназначена для небольших анодных пластин из сырья для гальванического покрытия, весом 1-3 кг на штуку, используется в цехах и небольших гальванических цехах. V. Влияние качества литья на последующий электролиз (логика основной отрасли)

1. Плотная, беспористая пластина: разумный контроль температуры литья и тщательное удаление шлака обеспечивают равномерное растворение анода во время электролиза, предотвращая разрушение шлака и загрязнение электролита. Включения шлака и пористость в отливке приводят к быстрой локальной коррозии анода, образованию большого количества анодного шлама и сокращению срока службы электролита.

2. Равномерная толщина пластины и соответствие стандартам «подвесных ушей»: высокоточные формы и точное количественное литье обеспечивают стабильное расстояние между электродами, стабильное напряжение ячейки и экономию энергии. Неравномерная толщина может привести к локальной перегрузке по току и пассивации анода, что приводит к остановке производства.

3. Конструкция литья с низким содержанием остаточных электродов: оптимизированная конструкция подвесных ушек снижает содержание остаточных электродов с 25% до менее 10%, что значительно уменьшает энергопотребление при повторном литье и потери металла из-за переплавки остаточных электродов.

VI. Состояние отрасли и тенденции развития технологий литья

1. Структура отрасли: на медь (Цзянси), медь (Юньнань) и цветные металлы (Тунлин) приходится более 63% производственных мощностей страны, при этом они имеют собственные полностью автоматизированные линии литья; малые и средние предприятия по переработке драгоценных металлов передают обработку анодов на аутсорсинг; прогнозируется, что объем внутреннего рынка серебряных анодов достигнет 9,14 млрд юаней в 2025 году, при этом фотоэлектрическая и электронная промышленность будут стимулировать ежегодный рост спроса на высокочистое литье по индивидуальному заказу;

2. Направления модернизации технологий: полностью закрытое интеллектуальное литье (контроль температуры с помощью ИИ + онлайн-взвешивание), низкопотерное литье анодов без остатков и прецизионное литье с микролегированием; Замкнутый цикл плавки и литья переработанного серебра становится все более распространенным, и доля литья с использованием отходов серебра и остаточных ресурсов продолжает расти;

3. Экологичное литье: Полностью закрытая система пылеудаления и рекуперации отработанного тепла, исключающая открытое ручное литье, а также защита окружающей среды способствуют популяризации автоматизированных комплексных систем литья.
